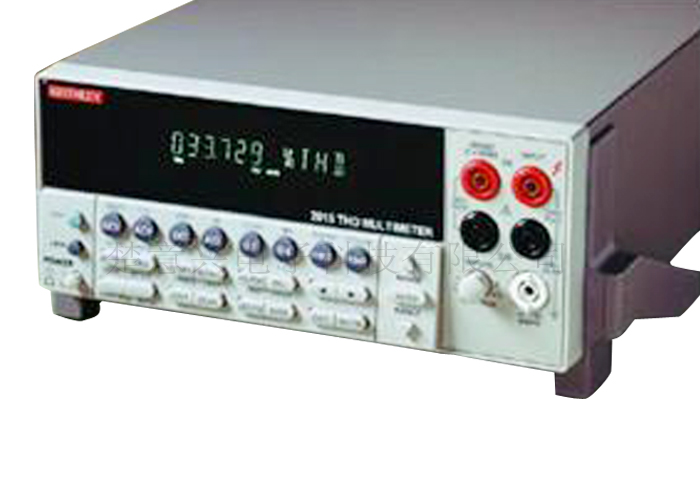

2015型总谐波失真多用表

集成了音频带质量检测与分析和全功能六位半数字表的功能。测试工程师可以进行宽范围的电压、电阻、

电流、频率和失真测量，而所有这些功能都集成在一个半机架大小的紧凑仪器内。

2015型特点

THD、THD＋噪声和SINAD测量

20Hz～20kHz正弦波发生器

快速频率扫描

2015：4Vrms单端或8Vrms差分输出单次谐波幅值测量

5个标准音频整形滤波器

13种数字多用表功能(六位半)

主要指标

型号

2015

2016

位数

六位半

六位半

扩展通道

无

无

直流电压

灵敏度

100nV

100nV

最大读数

1000V

1000V

基本准确度

0.002%

0.002%

比列测量

无

无

直流峰值测量

无

无

交流电压(TRMS)

灵敏度

100nV

100nV

最大读数

750V

750V

基本准确度

0.05%

0.05%

带宽

3Hz～300kHz

3Hz～300kHz

dB、dBm

有

有

频率、周期

有

有

总谐波失真、谐波

20Hz～20kHz

20Hz～20kHz

正弦波信号源

4V(10Hz～20kHz)

9V(10Hz～20kHz)

电阻(2/4线)

灵敏度

100μΩ

100μΩ

最大读数

120MΩ

120MΩ

基本准确度

0.008%

0.008%

连通性测试

无

无

二极管测试

有

有

偏置补偿

有

有

干电路

无

无

恒流源

有

有

直流电流

灵敏度

10nA

10nA

量程

10mA～3A

10mA～3A

基本准确度

0.03%

0.03%

交流电流(TRMS)

灵敏度

1μA

1μA

量程

1A～3A

1A～3A

基本准确度

0.1%

0.1%

带宽

3Hz～5kHz

3Hz～5kHz

一般特性

接口

GPIB，RS-232

GPIB，RS-232

读数保持

有

有

数字I/O口

2入/5出(TTL)

2入/5出(TTL)

读数内存

1024读数

1024读数

最高速度

2000读数/秒

2000读数/秒

温度测量

热电偶

热电偶

随机附件

使用手册(CD)、服务手册、1751安全测试线
